Beralih dari software ArcMap ke QGIS dengan plugin SLYR

Beralih dari ArcGIS ke QGIS, Mungkinkah? | Bagian Kedua

July 28, 2020 70 1

Melanjutkan postingan bagian pertama yang berisi intro dan penjelasan beberapa tools konversi file ArcGIS ke QGIS (ArcMap (MXD) ke QGIS (QGS), ArcGIS Pro (lyrx) ke QGIS Style (qml), dan Simbol ArcMap Menjadi Style SLD QGIS), bagian kedua ini akan membahas terkait ArcMap Style serta QGIS XML dan GPL. Oke Cuss!

  • Konversi file ArcMap Style (*.style) ke QGIS XML / GPL

Plugin yang bisa digunakan adalah SLYR, silakan diunduh langsung melalui repository GitHubnya di https://github.com/nyalldawson/slyr/releases. Plugin ini memiliki dua kemampuan, yakni mengonversi ESRI Style ke format GPL color palette dan ke QGIS XML. Detail proses instalasi dan penggunaannya adalah sebagai berikut (referensi : opengislab.com ) :

1 ) Silakan install plugin menggunakan fitur “Install from ZIP” di QGIS atau langsung saja copykan file-file SLYR yang sudah diextract ke direktory plugin QGIS kalian (C:\Users\CompName\AppData\Roaming\QGIS\ QGIS3\profiles\default\python\plugins).

2 ) Unduh Mdbtools binaries dari https://github.com/lsgunth/mdbtools-win kemudian extract filenya.

Tutorial Cara Konversi file ArcMap Style ke QGIS XML dan GPL Color Palette

3 ) Tambahkan Mdbtools ke plugin SLYR melalui menu Settings > Options > Processing > Providers > SLYR (atau langsung dari menu Processing > Toolbox > pilih Option yang iconnya obeng)

READ  Pengertian & Klasifikasi (Jenis/Macam) Sistem Proyeksi Peta

4 ) Siapkan ArcMap style kalian, misalnya saja menggunakan file style bawaan ArcMap, seperti Transportation.style.

Konversi *.style ke *.gpl

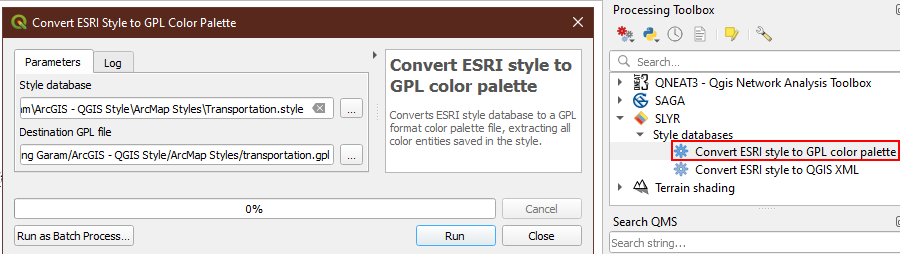

5 ) Jalankan fitur “Convert ESRI Style to QGIS GPL color palette”, kemudian masukkan  file style dan tentukan directory penyimpanan file GPLnya

Tutorial Mudah Mengubah ArcMap Style ke QGIS GPL Color Palette

6 ) Untuk menambahkan file GPL color palette-nya kedalam QGIS, silakan masuk ke menu Settings > Options > tab Colors

Cara Import GPL Color Palette ke QGIS

7 ) Atau bisa juga langsung copy-paste file *.gpl-nya ke dalam directory GPL QGIS di C:\Users\CompName\AppData\Roaming\QGIS\ QGIS3\profiles\default\palette. Selanjutnya, untuk memilih daftar warna palettenya bisa langsung masuk ke bagian layer symbology > pilih pengaturan color > pilih tab Color Swatches.

Konversi *.style ke *.xml

8 ) Jalankan fitur “Convert ESRI Style to QGIS XML”, kemudian masukkan file style dan lakukan beberapa pengaturan, termasuk menentukan directory penyimpanan file XML dan file untuk daftar symbol yang tidak bisa dikonversi.

Cara Mudah Mengubah ArcMap Style ke QGIS XML Style

9 ) Untuk menambahkan file XML-nya kedalam QGIS, silakan Menu Settings > Style Manager > tab Import / Export > Import Item(s). Setelah itu, pilih file xml style-nya, tentukan tags-nya, dan pilih simbol apa saja yang mau diimport.

Tutorial Import XML Style ke QGIS

INFO TAMBAHAN

READ  Tutorial Menambahkan Data WMS - WFS ke dalam ArcGIS Pro

Plugin SLYR adalah sebuah project open source yang bertujuan untuk memudahkan penggunaan format file ESRI di QGIS. Sayangnya sejauh ini masih closed source dan hanya tersedia bagi yang sudah memiliki lisensi SLYR. Ketika pendanaan/sponsor sudah mencukupi untuk setiap tahap project, lisensi akan dibuat opensource. Nah, tool konversi ESRI Style ke GPL / XML adalah salah satu bagian project yang sudah selesai 100%.

Beberapa tool lain yang sedang dalam proses pengembangan diantaranya:

+ Konversi vector/raster *.lyr ke QLR / QGIS Style XML

+ Menambahkan layers dari MXD

+ Ekstraksi print layouts dari MXD

+ Konversi MXD ke QGS

+ Konversi dokumen ArcScene “SXD”

+ Dukungan untuk MPK & LPK layer packages

READ  Download Data Batimetri Nasional & DEM Indonesia Resolusi Tinggi Gratis

+ Dukungan untuk format LYRX & MAPX ArcGIS Pro

Detail progress pengembangan plugin SLYR ini bisa dipantau di https://north-road.com/slyr

BONUS

Beberapa ArcMap Style sudah ada yang melakukan konversi ke GPL dan XML, kalau pengin langsung menggunakannya bisa download di repository GitHub berikut ini:

GPL : https://github.com/Saijin-Naib/QGIS-ESRI-Converted-Palettes

XML : https://github.com/StephSaephan/QGIS-ESRI-Converted-Styles

Bagi yang memiliki perangkat lunak desain grafis seperti Inkscape atau GIMP, bisa juga diimport GPL color palette-nya ke QGIS. Bagi kalian yang menggunakan Windows 64-bit, kurang lebih directory file GPLnya ada di:

* GIMP GPL : C:\Program Files\GIMP 2\share\gimp\2.0\palettes

* InkScape GPL : C:\Program Files\Inkscape\share\palettes

Tags: ArcMap, color palette, gimp, gpl, inkscape, mxd, plugin, qgis, QGIs3, qgs, slyr, tutorial, xml Categories: ArcMap, Format File, GIS, Layer Styles, Peta, QGIS, Simbol Peta, Tutorial
share TWEET PIN IT share share
identicon Rifki Fauzi

Alumni kampus biasa-biasa saja, yang mulai menemukan minatnya di dunia pemetaaan, khususnya WebGIS.
