Relief Permukaan Bumi 3D Anaglyph Menggunakan TNTgis (TNTmips Free)

May 11, 2018 30 0

TNTmips Free adalah versi gratis dari perangkat lunak (software) TNTmips yang ditujukan untuk pelajar/mahasiswa dan professional, terutama bagi yang ingin belajar tentang analisis geospasial. TNTmips Free sendiri bukan versi  demo/trial, tapi paket software analisis geospasial dengan fitur lengkap. TNTmips Free sama dengan TNTmips versi Pro, kecuali dalam aspek ukuran, jumlah, dan kompleksitas layers geodata yang dapat diolah dan tidak memiliki beberapa fitur analisis lanjut (seperti render layers menjadi tileset). Namun demikian, tool untuk membuat visualisasi 3 dimensi secara anaglyph dapat dilakukan dengan versi gratis ini.

Bagi yang masih merasa asing dengan anaglyph, bisa membaca konsep dan teori singkatnya dibeberapa tutorial anaglyph sebelumnya, di sini: ILWIS | 3DEM | MicroDEM

READ  Cara Mudah Membuat WebGIS dengan Google Maps API

Berikut adalah langkah-langkah pembuatan tampilan anaglip dari data penginderaan jauh menggunakan TNTmips free:

  • Download dan install perangkat lunak TNTmips Free microimages.com
  • Jalankan perangkat lunak TNTmips Free
  • Buka DEM File (contoh menggunakan citra SRTM v.3 1arc dengan format file .img, yang telah disubset supaya memenuhi syarat TNTmips FREE)

Open DEM File

  • Akan muncul jendela ‘Display Group’ seperti dibawah ini

Display Group

  • Aktifkan tool ‘Stereo’ dan pilih file SRTM yang sebelumnya sudah didisplay

Tools Stereo

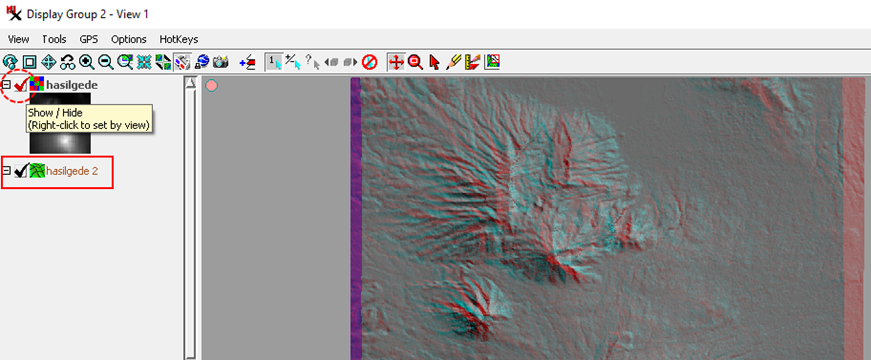

  • Muncul layer baru di konten tabel sebelah kiri jendela ‘Display Group’. Sembunyikan layer 1 untuk melihat tampilan layer

Layer Baru

  • Untuk mengubah filter warna pada visualisasi anaglyph, pilih ‘Option’ kemudian ‘Stereo Settings…’. Dalam fitur ini, bisa diatur relative depth scale, max relief exaggeration, dll, namun yang terpenting jika ingin mengatur filter warna anaglip adalah pada bagian ‘Device Settings..’, lalu pilih ‘Anaglyph Colors’ yang diinginkan.
READ  Tutorial Visualisasi 3 Dimensi Anaglyph dengan 3DEM

Stereo Settings

  • Untuk mencetak (print) hasil citra anaglyph, silakan masuk pada tab ‘View’ à ‘Print Snapshot’ à lakukan pengaturan sesuai kebutuhan à klik ‘Print’.

Print Peta Anaglyph
